Forma wtryskowa to narzędzie stosowane w procesie wytwarzania wyrobów z tworzyw sztucznych. Jest zazwyczaj wykonany z metalu, takiego jak stal lub aluminium, i zawiera wewnętrzną wnękę, która pasuje do kształtu wytwarzanego produktu. Podczas procesu formowania wtryskowego roztopione tworzywo sztuczne wtryskiwane jest do formy poprzez dyszę, gdzie wypełnia wnękę i nadaje pożądany kształt.
Forma wtryskowa zazwyczaj składa się z dwóch połówek, zwanych podstawą formy i połówką formy. Te dwie połówki łączą się podczas procesu formowania, tworząc wewnętrzną wnękę, a następnie są rozdzielane, aby umożliwić wyjęcie gotowego produktu. Forma może również zawierać inne elementy, takie jak kołki wypychające, które wypychają gotowy produkt z formy oraz kanały chłodzące, które pomagają regulować temperaturę formy podczas procesu formowania.
Wysoka wielkość produkcji
Formy wtryskowe idealnie nadają się do szybkiego i wydajnego wytwarzania dużych ilości identycznych części. Dzięki temu są szczególnie przydatne w branżach wymagających dużych serii produkcyjnych, takich jak przemysł motoryzacyjny, produkcja urządzeń medycznych i elektroniki.
Wąskie tolerancje
Formy wtryskowe mogą wytwarzać części o wyjątkowo wąskich tolerancjach, co pozwala na uzyskanie precyzyjnych wymiarów i gładkich powierzchni. Dzięki temu powstają produkty o wyższej jakości, które spełniają dokładne specyfikacje i dobrze się sprawdzają przez długi czas.
Stała jakość
Ponieważ formy wtryskowe są przeznaczone do produkcji tysięcy części przed koniecznością wymiany, zapewniają poziom spójności, którego nie można osiągnąć innymi metodami produkcji. Każda część wyprodukowana przy użyciu formy wtryskowej będzie miała te same wymiary, kształt i wykończenie powierzchni, co gwarantuje, że każdy produkt spełnia wymagane standardy jakości.
Elastyczność projektowania
Formy wtryskowe można zaprojektować tak, aby wytwarzały szeroką gamę złożonych kształtów i geometrii, dzięki czemu nadają się do wytwarzania części do różnych zastosowań. Od prostych artykułów gospodarstwa domowego po skomplikowane urządzenia medyczne – formy wtryskowe mogą spełnić niemal każde wymagania projektowe.
Ekonomiczne
Chociaż początkowy koszt zaprojektowania i wyprodukowania formy wtryskowej może być wysoki, koszt wyprodukowanej jednostki jest zazwyczaj bardzo niski. Dzieje się tak dlatego, że za pomocą formy można wyprodukować tysiące części przed koniecznością wymiany, co z czasem zapewnia znaczne oszczędności.
Wszechstronność materiału
Formy wtryskowe mogą być wykorzystywane do produkcji części z szerokiej gamy tworzyw sztucznych, w tym tworzyw termoplastycznych i termoutwardzalnych. Dzięki temu producenci mogą wybrać najbardziej odpowiedni materiał do swojego zastosowania w oparciu o takie właściwości, jak wytrzymałość, trwałość i odporność na chemikalia, ciepło i uderzenia.
Mniej odpadów
Formy wtryskowe można zaprojektować tak, aby zmaksymalizować wykorzystanie surowca, zmniejszyć ilość odpadów i zaoszczędzić pieniądze. Ponadto nadmiar materiału można często poddać recyklingowi i ponownie wykorzystać, co jeszcze bardziej ogranicza ilość odpadów i wpływ na środowisko.
Szybki czas realizacji
Formowanie wtryskowe to szybki i wydajny proces, pozwalający na krótkie czasy realizacji i szybkie prototypowanie. Dzięki temu jest idealnym rozwiązaniem dla producentów, którzy muszą szybko wprowadzić produkty na rynek, a także tych, którzy potrzebują niestandardowych części do określonych zastosowań.
Ciągła pleśń
Ten typ formy wtryskowej przeznaczony jest do ciągłej produkcji części z tworzyw sztucznych. Forma pozostaje otwarta podczas wtryskiwania materiału, a gotowe części są wyrzucane w sposób ciągły w miarę kontynuowania procesu. Formy ciągłe są zwykle używane do produkcji długich, cienkich części, takich jak rury, pręty i kable.
Włóż formę
Forma wstawiana to rodzaj formy wtryskowej, która podczas procesu formowania wprowadza do części z tworzywa sztucznego gotowy element metalowy lub plastikowy. Pozwala to na tworzenie skomplikowanych części z bezpiecznie połączonych elementów metalowych i plastikowych. Formy wstawkowe są powszechnie stosowane w produkcji komponentów elektronicznych, wyrobów medycznych i części samochodowych.
Forma wielogniazdowa
Forma wielogniazdowa zawiera wiele wnęk w formie, umożliwiając jednoczesną produkcję wielu części. Zwiększa to produktywność i wydajność, ponieważ w każdym cyklu wtrysku można wykonać wiele części. Formy wielogniazdowe są powszechnie stosowane do produkcji małych, prostych części, takich jak nakładki, pokrywki i złącza.
Obtrysk
Overmold to rodzaj formy wtryskowej, która dodaje drugą warstwę materiału na istniejącą część. Pozwala to na tworzenie części o różnych kolorach, teksturach i materiałach w jednej operacji. Overmoldy są powszechnie stosowane w produkcji etui na telefony, myszy komputerowych i innych produktów konsumenckich.
Progresywna forma do stempli
Ten typ formy wtryskowej wykorzystuje szereg progresywnych matryc do kształtowania i cięcia tworzywa sztucznego do pożądanego kształtu. Materiał jest podawany do maszyny i przemieszczany przez szereg stacji, z których każda wykonuje inny etap procesu formowania. Formy do tłoczenia progresywnego są powszechnie stosowane do produkcji skomplikowanych części obejmujących wiele etapów procesu formowania.
Forma stosowa
Forma stosowa to rodzaj formy wtryskowej, w której wiele wnęk formy układa się jedna na drugiej, aby zwiększyć wydajność produkcyjną. Pozwala to na produkcję dużej liczby części na stosunkowo małej przestrzeni. Formy stosowe są powszechnie stosowane w środowiskach produkcyjnych o dużej skali, takich jak produkcja opakowań i towarów konsumpcyjnych.
Forma do termoformowania
Forma do termoformowania służy do tworzenia części z tworzyw sztucznych poprzez podgrzewanie materiału do stanu giętkiego, a następnie formowanie go na formie. Materiał jest następnie schładzany i utwardzany, aby utworzyć gotową część. Formy do termoformowania są powszechnie stosowane do produkcji plastikowych pojemników, tacek i innych materiałów opakowaniowych.
Materiał formy wtryskowej
Formy wtryskowe mogą być wykonane z różnych materiałów, w zależności od specyficznych wymagań formy i zastosowania, w jakim będzie ona używana. Do najpopularniejszych materiałów używanych do produkcji form wtryskowych należą:
Stal:Stal jest jednym z najpopularniejszych materiałów stosowanych do produkcji form wtryskowych ze względu na swoją wytrzymałość, trwałość i odporność na wysokie temperatury. Jest powszechnie stosowany do form wymagających wąskich tolerancji i może być stosowany zarówno w krótkich, jak i długich seriach produkcyjnych.
Aluminium:Aluminium to kolejny popularny materiał używany do produkcji form wtryskowych ze względu na niewielką wagę, obrabialność i niższy koszt w porównaniu ze stalą. Jest powszechnie stosowany do form prototypowych i krótkich serii produkcyjnych.
Hartowana stal narzędziowa:Hartowana stal narzędziowa to rodzaj stali, która została poddana obróbce cieplnej w celu zwiększenia jej twardości i odporności na zużycie. Jest powszechnie stosowany do form o wysokiej wydajności, które wymagają ekstremalnej trwałości i długowieczności.
Tworzywo P20:P20 to rodzaj tworzywa sztucznego powszechnie stosowanego w formach prototypowych i krótkich seriach produkcyjnych. Jest tańszy niż metale i można go łatwo obrabiać i formować.
Miedź:Miedź jest czasami stosowana w formach wtryskowych ze względu na jej doskonałą przewodność cieplną, która może poprawić chłodzenie tworzywa sztucznego podczas procesu formowania.
Tytan:Tytan to lekki i mocny materiał, czasami stosowany w formach wtryskowych ze względu na wysoki stosunek wytrzymałości do masy i odporność na korozję.
Wybór materiału na formę wtryskową będzie zależał od wielu czynników, w tym od złożoności produkowanej części, wielkości produkcji i budżetu projektu. Wybrany materiał powinien zapewniać niezbędną trwałość, precyzję i właściwości użytkowe wymagane w konkretnym zastosowaniu.
Zastosowanie formy wtryskowej
01.Produkty konsumenckie
02.Przemysł motoryzacyjny
03.Wyroby medyczne
04.Przemysł elektroniczny
05.Budownictwo i konstrukcja
06. Przemysł spożywczy i napojów
Projekt
Pierwszym krokiem w procesie wytwarzania formy wtryskowej jest zaprojektowanie formy przy użyciu oprogramowania do projektowania wspomaganego komputerowo (CAD). Projekt uwzględnia specyfikacje produkowanej części, w tym jej wymiary, kształt i cechy. Model CAD jest następnie analizowany za pomocą oprogramowania symulacyjnego, aby upewnić się, że można go pomyślnie uformować.
Tworzenie ścieżki narzędzia
Po zakończeniu projektowania formy następnym krokiem jest utworzenie ścieżek narzędzi, które poprowadzą maszyny wycinające i kształtujące formę. Te ścieżki narzędzia są generowane przy użyciu oprogramowania CAM (produkcja wspomagana komputerowo).
Wybór materiału
Materiał, z którego zostanie wykonana forma, dobierany jest w oparciu o specyficzne wymagania produkowanej części. Typowe materiały stosowane do produkcji form wtryskowych obejmują stal, aluminium i hartowaną stal narzędziową.
Obróbka
Surowiec jest następnie obrabiany za pomocą maszyn CNC (komputerowego sterowania numerycznego) w celu wytworzenia różnych elementów formy. Obejmuje to cięcie i kształtowanie materiału zgodnie ze specyfikacjami projektu formy.
Galwanotechnika
Po obróbce formy można ją poddać galwanizacji w celu poprawy jej właściwości powierzchniowych. Polega to na nałożeniu cienkiej warstwy metalu na powierzchnię formy, aby poprawić jej trwałość, odporność na zużycie i zdolność do wypychania wypraski.
Montaż
Następnie przy użyciu specjalistycznych maszyn montuje się różne elementy formy. Obejmuje to wyrównywanie i łączenie elementów razem w celu utworzenia gotowej formy.
Testowanie
Po zmontowaniu forma przechodzi testy, aby upewnić się, że spełnia wymagane specyfikacje i może wyprodukować żądaną część. Może to obejmować wykonanie zdjęć testowych w celu sprawdzenia defektów i wprowadzenia niezbędnych korekt.
Końcowa Inspekcja
Ostatnim krokiem w procesie wykonania formy wtryskowej jest dokładna kontrola gotowej formy, aby upewnić się, że spełnia ona wszelkie standardy jakościowe i jest gotowa do wykorzystania w produkcji części z tworzyw sztucznych.
Podstawa formy
Podstawa formy stanowi podstawę formy wtryskowej i zapewnia wsparcie strukturalne potrzebne do utrzymania pozostałych komponentów na miejscu. Zwykle jest wykonany ze stali lub aluminium i można go dostosować do różnych rozmiarów i kształtów form.
Stała płyta
Stała płyta to solidna płyta montowana na podstawie formy. Zapewnia stabilną powierzchnię, na której ruchoma płyta może się opierać podczas procesu formowania wtryskowego.
Ruchoma płyta
Ruchoma płyta to ruchoma płyta, która utrzymuje razem połówki formy podczas procesu formowania wtryskowego. Zwykle jest montowany na zacisku hydraulicznym lub mechanicznym, który pozwala na jego pewne dociśnięcie do nieruchomej płyty dociskowej.
Połówki formy
Połówki formy to dwie części tworzące całą wnękę formy. Podczas procesu formowania wtryskowego są one utrzymywane razem przez ruchomą płytę dociskową i stałą płytę dociskową. Połówki formy zawierają skomplikowane szczegóły produkowanej części i muszą być obrabiane z bardzo wąskimi tolerancjami.
Tuleja wlewowa
Tuleja wlewowa jest elementem, który kieruje przepływ stopionego tworzywa sztucznego do gniazda formy. Zwykle znajduje się w miejscu styku dyszy wtryskowej z formą i pomaga zapobiegać cofaniu się tworzywa sztucznego podczas procesu wtrysku.
System biegaczy
System wlewowy to szereg kanałów, które kierują przepływ stopionego tworzywa sztucznego z tulei wlewowej do wnęk formy. Można go zaprojektować na różne sposoby, w zależności od specyficznych wymagań produkowanej części.
Brama
Brama to mały otwór, który umożliwia przedostanie się stopionego tworzywa sztucznego do gniazda formy. Zwykle znajduje się na końcu systemu wlewów i ma na celu zminimalizowanie ilości odpadów z tworzyw sztucznych i zapewnienie równomiernego wypełnienia gniazda formy.
Kołki wypychacza
Trzpienie wypychające to elementy, które wypychają uformowaną część z formy po jej ochłodzeniu i zestaleniu. Zazwyczaj znajdują się one z boku formy naprzeciwko bramy i aktywują się po otwarciu formy po procesie wtrysku.
System chłodzenia
Układ chłodzenia to sieć kanałów, które cyrkulują płyn chłodzący przez formę, pomagając mu szybko schłodzić i zestalić się. Jest to ważne dla utrzymania spójności części z tworzywa sztucznego i zapobiegania wypaczeniu lub innym defektom.
Regularne czyszczenie
Jednym z najważniejszych zadań konserwacyjnych formy wtryskowej jest regularne czyszczenie. Polega to na usunięciu brudu, gruzu i resztek plastiku z powierzchni formy za pomocą miękkiej szczotki i środka czyszczącego. Szczególną uwagę należy zwrócić na obszary wokół sworzni wypychaczy, tulei wlewu i innych elementów, które z biegiem czasu mogą zostać zatkane lub uszkodzone.
Kontrola
Regularna kontrola formy jest również ważna, aby zidentyfikować potencjalne problemy, zanim spowodują znaczne uszkodzenia. Obejmuje to sprawdzenie, czy na powierzchni formy nie występują oznaki zużycia lub uszkodzenia, sprawdzenie sworzni wypychaczy i innych ruchomych elementów pod kątem prawidłowego działania oraz sprawdzenie, czy wnęka formy jest wolna od defektów, takich jak zadrapania lub wgłębienia.
Smarowanie
Nałożenie smaru na formę może pomóc zmniejszyć tarcie i zużycie ruchomych elementów. Jest to szczególnie ważne w przypadku form używanych często lub przez dłuższy czas. Smar należy nałożyć na ruchome części formy, takie jak sworznie wypychaczy i tuleja wlewu.
Składowanie
Gdy forma nie jest używana, należy ją przechowywać w suchym i czystym środowisku, aby zapobiec korozji i uszkodzeniom. Formę przed składowaniem należy oczyścić i nasmarować oraz pokryć powłoką zabezpieczającą przed kurzem i innymi zanieczyszczeniami.
Harmonogram przeglądów
Opracowanie harmonogramu regularnej konserwacji może pomóc w zapewnieniu prawidłowej konserwacji formy i szybkiego rozwiązania wszelkich potencjalnych problemów. Harmonogram ten powinien obejmować regularne czynności związane z czyszczeniem, inspekcją i smarowaniem, a także bardziej rozbudowane czynności konserwacyjne, takie jak wymiana zużytych elementów lub naprawa uszkodzeń.
Szkolenie
Zapewnienie szkoleń operatorom korzystającym z formy wtryskowej może również pomóc w zapewnieniu właściwej konserwacji i przedłużeniu żywotności formy. Szkolenie to może obejmować takie tematy, jak prawidłowe czyszczenie i smarowanie formy, rozpoznawanie potencjalnych problemów i bezpieczna obsługa formy.
Wybór materiału
Materiał użyty do formy wtryskowej będzie zależał od konkretnych wymagań wytwarzanego produktu. Typowe materiały stosowane do form wtryskowych obejmują stal, aluminium i tworzywa sztuczne. Każdy materiał ma swoje zalety i wady pod względem kosztów, trwałości i czasu produkcji. Ważne jest, aby dokładnie przemyśleć wybór materiału i wybrać taki, który najlepiej odpowiada potrzebom produktu.
Projekt formy
Konstrukcja formy wtryskowej ma kluczowe znaczenie dla osiągnięcia pożądanego kształtu, rozmiaru i cech produktu końcowego. Projekt formy powinien uwzględniać takie czynniki, jak złożoność części, wymagane tolerancje i wielkość produkcji. Ważne jest, aby współpracować z wykwalifikowanym projektantem form, aby upewnić się, że projekt formy spełnia wszystkie niezbędne wymagania.
Producent form
Wybór renomowanego producenta form jest kluczowy dla zapewnienia jakości i dokładności formy wtryskowej. Poszukaj producenta mającego doświadczenie w wytwarzaniu podobnych produktów i posiadającego doświadczenie w dostarczaniu wysokiej jakości form. Koniecznie poproś o referencje i próbki wcześniejszych prac, które pomogą ocenić możliwości producenta.
Względy kosztów
Koszt formy wtryskowej będzie zależał od różnych czynników, takich jak wybrany materiał, złożoność projektu formy i możliwości produkcyjne producenta. Ważne jest, aby dokładnie rozważyć te czynniki i wybrać formę, która mieści się w budżecie, a jednocześnie spełnia niezbędne wymagania dotyczące jakości i dokładności.
Testowanie i walidacja
Przed złożeniem zamówienia na formę wtryskową ważne jest przetestowanie i walidacja projektu formy, aby upewnić się, że spełnia ona wszystkie niezbędne wymagania. Może to obejmować utworzenie prototypu formy lub użycie narzędzi do symulacji komputerowej w celu sprawdzenia projektu formy. Ten krok może pomóc uniknąć kosztownych błędów i zapewnić, że produkt końcowy spełnia wszystkie niezbędne specyfikacje.
Jak działa forma wtryskowa
Forma wtryskowa to narzędzie stosowane w procesie wytwarzania wyrobów z tworzyw sztucznych. Polega na wtryskiwaniu stopionego tworzywa sztucznego do wnęki formy pod wysokim ciśnieniem, gdzie chłodzi się i zestala do pożądanego kształtu. Oto niektóre z kluczowych etapów procesu formowania wtryskowego:
Przygotowanie materiału:Formowane tworzywo sztuczne jest najpierw topione w urządzeniu grzewczym zwanym lejem zasypowym. Zbiornik podgrzewa tworzywo sztuczne do temperatury topnienia, zamieniając je w stopioną ciecz.
Zastrzyk:Stopione tworzywo sztuczne jest następnie wtryskiwane do gniazda formy poprzez dyszę przymocowaną do jednostki wtryskowej wtryskarki. Jednostka wtryskowa wykorzystuje wysokie ciśnienie w celu wtłoczenia stopionego tworzywa sztucznego do formy.
Chłodzenie:Gdy stopione tworzywo sztuczne znajdzie się w formie, zaczyna się ono ochładzać i krzepnąć. Proces chłodzenia można przyspieszyć, stosując układ chłodzenia, taki jak płaszcz wodny, który otacza formę i zapewnia cyrkulację zimnej wody, aby pomóc odprowadzać ciepło z tworzywa sztucznego.
Wyrzucanie:Gdy tworzywo sztuczne ostygnie i stwardnieje, forma otwiera się, a gotowa część zostaje wyrzucona z formy za pomocą kołków wypychających. Forma zamyka się ponownie i proces się powtarza, tworząc kolejną część.
Przetwarzanie końcowe:Po wyrzuceniu części z formy można je poddać dodatkowym etapom obróbki końcowej, takim jak przycinanie, wiercenie, malowanie lub innym operacjom wykończeniowym w celu uzyskania pożądanego wyglądu i funkcjonalności.
Proces formowania wtryskowego pozwala na wydajną produkcję dużych ilości części z tworzyw sztucznych w stosunkowo krótkim czasie. Dzięki zastosowaniu formy wtryskowej producenci mogą wytwarzać spójne części o wysokiej jakości przy minimalnej ilości odpadów i obniżonych kosztach produkcji.

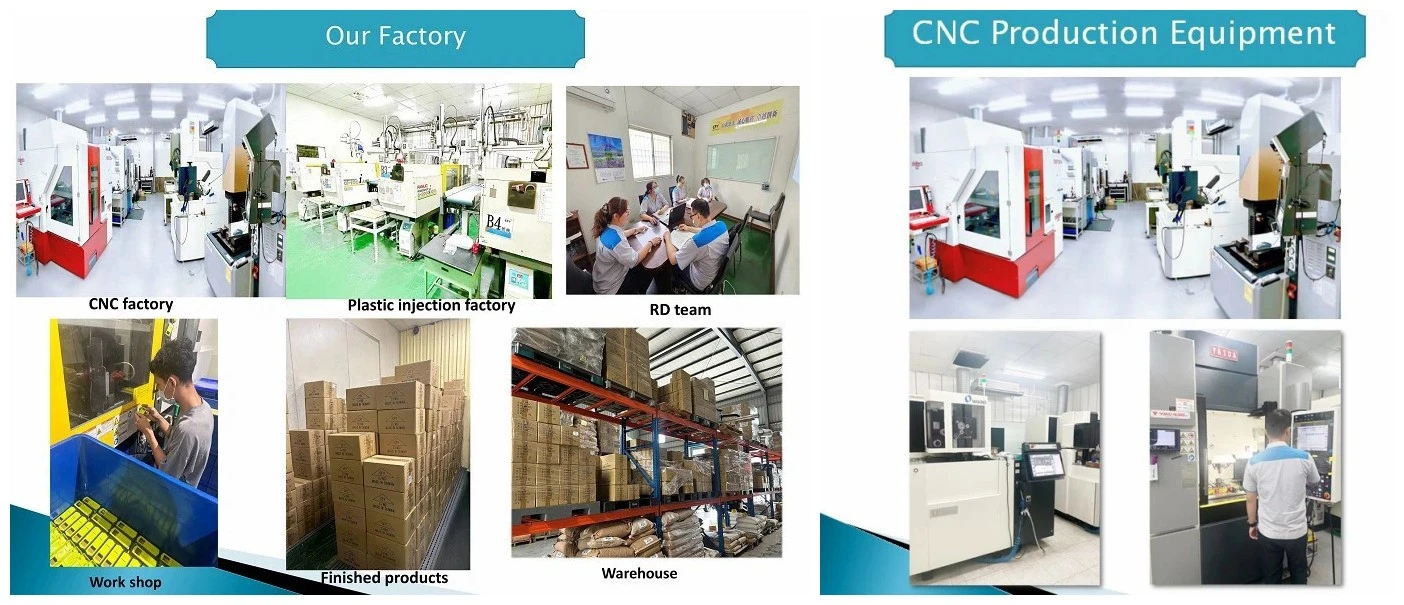

CFY specjalizuje się we wtrysku tworzyw sztucznych, toczeniu CNC, frezowaniu CNC, szlifowaniu CNC i z powodzeniem współpracuje z firmami w tej dziedzinie. Mamy ponad 14 lat doświadczenia w tej dziedzinie. Specjalizujemy się w produkcji różnego rodzaju podzespołów mających szerokie zastosowanie w lotnictwie, narzędziach ręcznych, elektronice, sprzęcie elektrycznym, motoryzacji, maszynach, materiałach budowlanych, optyce, gadżetach elektronicznych, kosmetykach i artykułach gospodarstwa domowego.
Jako jeden z wiodących producentów i dostawców form wtryskowych w Chinach, serdecznie zapraszamy do zakupu obniżonych form wtryskowych na sprzedaż tutaj z naszej fabryki. Wszystkie niestandardowe produkty charakteryzują się wysoką jakością i konkurencyjną ceną. Aby uzyskać cennik i bezpłatną próbkę, skontaktuj się z nami już teraz.
