Formowanie wtryskowe to proces produkcyjny polegający na wtryskiwaniu stopionego materiału do wnęki formy pod wysokim ciśnieniem. Następnie materiał schładza się i zestala, nadając kształt wnęce, tworząc część lub produkt o złożonym kształcie i precyzyjnych wymiarach.
Formowanie wtryskowe służy do wytwarzania szerokiej gamy produktów, począwszy od małych komponentów, takich jak przyciski i koła zębate, po duże części, takie jak panele nadwozia samochodowego i urządzenia medyczne. Proces ten szczególnie dobrze nadaje się do produkcji wielkoseryjnej, ponieważ pozwala na wydajną i spójną replikację części przy minimalnej ilości odpadów.
Wysoka wielkość produkcji
Formowanie wtryskowe jest idealne w przypadku produkcji wielkoseryjnej. Po utworzeniu formy można ją szybko i efektywnie wyprodukować tysiące, a nawet miliony identycznych części. To sprawia, że formowanie wtryskowe jest ekonomicznym wyborem w przypadku produkcji masowej.
Precyzja i powtarzalność
Formowanie wtryskowe wytwarza części o wysokiej precyzji i wąskich tolerancjach. Zastosowanie zautomatyzowanych maszyn gwarantuje, że każda część jest produkowana według tych samych specyfikacji, co pozwala na osiągnięcie precyzyjnej powtarzalności w seriach produkcyjnych.
Wszechstronność
Formowanie wtryskowe można stosować do produkcji szerokiej gamy produktów, od prostych komponentów, takich jak przyciski i koła zębate, po złożone części, takie jak panele karoserii samochodów i urządzenia medyczne. Proces ten jest odpowiedni dla różnych materiałów, w tym tworzyw termoplastycznych, elastomerów i ciekłych silikonów.
Mniej odpadów
Formowanie wtryskowe generuje mniej odpadów w porównaniu do innych procesów produkcyjnych. Ponieważ materiał jest topiony i wtryskiwany do formy, powstaje bardzo mało odpadów materiałowych. Ponadto zastosowanie zautomatyzowanych maszyn zmniejsza straty pracy, ponieważ proces może przebiegać w sposób ciągły, bez konieczności ciągłego monitorowania.
Niższy koszt na część
Koszt jednej części maleje wraz ze wzrostem liczby wyprodukowanych jednostek. Wysoki początkowy koszt przygotowania oprzyrządowania jest równoważony niskim jednostkowym kosztem produkcji, co sprawia, że formowanie wtryskowe jest ekonomicznym wyborem w przypadku produkcji wielkoseryjnej.
Elastyczność projektowania
Formowanie wtryskowe pozwala na dużą elastyczność projektowania. Złożone kształty i cechy można łatwo uformować w część, umożliwiając projektantom tworzenie innowacyjnych produktów o zwiększonej funkcjonalności.
Konsystencja
Formowanie wtryskowe zapewnia spójne wyniki, zapewniając, że każda część spełnia te same standardy jakości. Jest to szczególnie ważne w branżach takich jak medycyna i lotnictwo, gdzie spójność i precyzja mają kluczowe znaczenie.
Formowanie wtryskowe tworzyw termoplastycznych
Jest to najpopularniejszy rodzaj formowania wtryskowego, podczas którego materiały termoplastyczne są topione i wtryskiwane do formy. Tworzywa termoplastyczne to materiały, które można zmiękczać pod wpływem ciepła i utwardzać przez chłodzenie, co pozwala na łatwe formowanie ich w złożone kształty. Typowe tworzywa termoplastyczne stosowane w formowaniu wtryskowym obejmują polietylen, polipropylen i polistyren.
Formowanie wtryskowe termoutwardzalne
W przeciwieństwie do materiałów termoplastycznych, materiałów termoutwardzalnych nie można przetapiać po utwardzeniu. Podczas formowania wtryskowego termoutwardzalnego materiały termoutwardzalne są wtryskiwane do formy, a następnie podgrzewane w celu wywołania reakcji chemicznej, która utwardza materiał i nadaje mu ostateczny kształt. Typowe materiały termoutwardzalne stosowane w formowaniu wtryskowym obejmują żywicę epoksydową, fenolową i silikonową.
Formowanie mikrowtryskowe
Ten rodzaj formowania wtryskowego służy do produkcji bardzo małych części, takich jak urządzenia mikroprzepływowe i miniaturowe komponenty do zastosowań medycznych. Formowanie mikrowtryskowe wykorzystuje specjalistyczny sprzęt do dokładnego formowania części o rozmiarach od kilku dziesiątych milimetra do kilku milimetrów.
Formowanie wtryskowe wspomagane gazem (formowanie wtryskowe gazem, GIM)
Ten rodzaj formowania wtryskowego służy do wytwarzania pustych części o cienkich ściankach. W procesie formowania wtryskowego wspomaganego gazem do formy wtryskiwany jest materiał rdzenia, a następnie gaz pod wysokim ciśnieniem, który rozszerza materiał rdzenia i tworzy puste wnętrze. Proces ten pozwala na produkcję lekkich, trwałych części o złożonej geometrii.
Formowanie wtryskowe wielostrzałowe
Ten rodzaj formowania wtryskowego służy do wytwarzania części o wielu kolorach, teksturach lub materiałach. W przypadku formowania wtryskowego wieloetapowego do formy wtryskuje się kolejno dwa lub więcej materiałów w celu utworzenia jednej części składającej się z wielu komponentów. Proces ten wymaga specjalistycznych maszyn i precyzyjnego wyczucia czasu, aby zapewnić prawidłowe połączenie materiałów.
Obtryskiwanie
Ten rodzaj formowania wtryskowego służy do wytwarzania części z wielu materiałów, które są łączone ze sobą podczas procesu formowania. Overmolding polega na wtryskiwaniu pierwszego materiału do formy, a następnie drugiego materiału, który jest wtryskiwany na pierwszy materiał w celu utworzenia pojedynczej części o wielu kolorach, teksturach lub materiałach.
Wstaw formowanie
Ten rodzaj formowania wtryskowego służy do wytwarzania części wymagających integracji wstępnie uformowanych elementów metalowych lub plastikowych. W procesie formowania wkładkowego wkładkę umieszcza się w formie przed wtryskiwaniem materiału wtryskowego, co powoduje stapianie wkładki ze stopionym materiałem w celu utworzenia pojedynczej, zintegrowanej części.
Materiał do formowania wtryskowego
Formowanie wtryskowe to wszechstronny proces produkcyjny, który można zastosować do formowania szerokiej gamy materiałów. Najczęściej stosowanymi materiałami do formowania wtryskowego są polimery termoplastyczne i termoutwardzalne, ale można również stosować inne materiały, takie jak metale, kompozyty i elastomery. Oto niektóre z najczęściej stosowanych materiałów do formowania wtryskowego:
Polietylen (PE):Polietylen jest jednym z najczęściej stosowanych tworzyw sztucznych do formowania wtryskowego ze względu na jego wszechstronność, wytrzymałość i niski koszt. Jest dostępny w różnych gatunkach, w tym z polietylenu o dużej gęstości (HDPE) i polietylenu o małej gęstości (LDPE), które można dostosować w celu spełnienia określonych wymagań eksploatacyjnych.
Polipropylen (PP):Polipropylen jest popularnym wyborem do formowania wtryskowego ze względu na wysoką temperaturę topnienia, sztywność i odporność chemiczną. Jest często stosowany w opakowaniach, urządzeniach medycznych i częściach samochodowych.
Polichlorek winylu (PVC):Polichlorek winylu jest szeroko stosowanym tworzywem sztucznym znanym ze swojej trwałości, odporności chemicznej i ognioodporności. Jest powszechnie stosowany w rurach i rurkach, a także w urządzeniach medycznych i produktach konsumenckich.
Polistyren (PS):Polistyren to przezroczysty, sztywny plastik często stosowany w opakowaniach żywności, jednorazowych kubkach i talerzach oraz pudełkach na płyty CD. Jest również powszechnie stosowany w modelarstwie i produkcji zabawek.
Akrylonitryl-butadien-styren (ABS): ABS to popularne tworzywo konstrukcyjne znane ze swojej wytrzymałości, wytrzymałości i łatwości obróbki. Jest powszechnie stosowany w częściach samochodowych, urządzeniach elektronicznych i klockach LEGO.
Poliwęglan (PC):Poliwęglan to mocny, przezroczysty plastik, często stosowany w okularach ochronnych, kuloodpornych szybach i ekranach LCD. Jest również powszechnie stosowany w wyrobach medycznych i produktach konsumenckich.
Polimery termoutwardzalne:Polimery termoutwardzalne, takie jak fenole i epoksydy, to polimery usieciowane, których po utwardzeniu nie można przetopić. Są powszechnie stosowane w zastosowaniach wymagających dużej wydajności, które wymagają odporności na ciepło i obojętności chemicznej.
Istnieje wiele materiałów, które można zastosować do formowania wtryskowego, a każdy z nich ma swoje unikalne właściwości i zalety. Wybór materiału zależy od konkretnych wymagań aplikacji, w tym pożądanych właściwości materiału, złożoności części i wielkości produkcji.
Zastosowanie formowania wtryskowego
01.Przemysł motoryzacyjny
02.Przemysł medyczny
03.Przemysł elektroniczny
04.Przemysł opakowaniowy
Formowanie wtryskowe jest powszechnie stosowane w przemyśle opakowaniowym do produkcji szerokiej gamy pojemników, butelek i nakrętek. Formowanie wtryskowe pozwala na produkcję niestandardowych kształtów i rozmiarów, a także integrację takich elementów, jak gwinty i uchwyty.
05.Przemysł produktów konsumenckich
06.Budownictwo
07. Przemysł lotniczy
Wybór materiału
Pierwszym krokiem w procesie formowania wtryskowego jest wybór materiału, z którego zostanie wykonana część. Materiały stosowane do formowania wtryskowego obejmują szeroką gamę tworzyw termoplastycznych i termoutwardzalnych, takich jak polietylen, polipropylen, PCV i ABS.
Projektowanie i produkcja form
Po wybraniu materiału kolejnym krokiem jest zaprojektowanie i wykonanie formy. Forma jest zwykle wykonana ze stali lub aluminium i składa się z dwóch połówek, które łączą się, tworząc kształt części. Forma zawiera takie elementy, jak przewężki, prowadnice i kołki wypychające.
Konfiguracja maszyny
Następnie formę montuje się na wtryskarce, która składa się z jednostki wtryskowej i jednostki zamykającej. Jednostka wtryskowa podgrzewa i topi materiał, natomiast jednostka zaciskająca utrzymuje formę zamkniętą podczas procesu wtryskiwania.
Ogrzewanie materiału
Materiał podawany jest do jednostki wtryskowej, gdzie jest podgrzewany do osiągnięcia odpowiedniej temperatury topnienia. Materiał jest następnie poddawany działaniu ciśnienia i wtłaczany przez dyszę w stronę formy.
Zastrzyk
Gdy materiał wchodzi do formy, jest wtryskiwany pod wysokim ciśnieniem i wypełnia wnękę formy. Materiał przybiera kształt wnęki po ochłodzeniu i zestaleniu.
Chłodzenie
Po wtryśnięciu materiału do formy należy go schłodzić i zestalić, zanim będzie można wyjąć część. Zwykle odbywa się to poprzez cyrkulację chłodziwa przez formę.
Wyrzucanie
Po ochłodzeniu i zestaleniu części forma zostaje otwarta, a część zostaje wyrzucona z formy za pomocą kołków wypychających.
Przetwarzanie końcowe
W zależności od zastosowania część może wymagać dodatkowych etapów obróbki końcowej, takich jak przycinanie, wiercenie, malowanie lub montaż.
Jednostka wtryskowa
Jednostka wtryskowa odpowiada za nagrzanie i wtryskiwanie materiału do formy. Składa się z leja zasypowego, w którym znajduje się surowiec, taśmy grzewczej, która topi materiał oraz ślimaka posuwisto-zwrotnego, który wtryskuje stopiony materiał do formy.
Jednostka zaciskowa
Zespół zaciskowy odpowiada za utrzymanie formy zamkniętej podczas procesu wtrysku. Składa się z hydraulicznego lub mechanicznego zacisku, który wywiera nacisk na formę, aby utrzymać ją bezpiecznie zamkniętą.
Pleśń
Forma jest sercem procesu formowania wtryskowego. Jest zwykle wykonany ze stali lub aluminium i składa się z dwóch połówek, które łączą się, tworząc kształt części. Forma zawiera takie elementy, jak przewężki, prowadnice i kołki wypychające, które służą do wtryskiwania i usuwania materiału.
System chłodzenia
Układ chłodzenia odpowiada za chłodzenie stopionego materiału i zestalanie go w formie przed wyrzuceniem części. Zwykle składa się z sieci kanałów wodnych, które cyrkulują chłodziwo przez formę, aby przyspieszyć proces chłodzenia.
System sterowania
Układ sterowania odpowiada za kontrolę całego procesu wtryskiwania. Składa się z programowalnego sterownika logicznego (PLC), który monitoruje i steruje jednostką wtryskową, jednostką zamykającą i układem chłodzenia.
System podawania materiału
Za dostarczenie surowca do jednostki wtryskowej odpowiada układ podawania materiału. Zwykle składa się z leja zasypowego, w którym znajduje się materiał, oraz podajnika dostarczającego materiał do taśmy grzejnej w jednostce wtryskowej.
System wyrzutowy
System wyrzutników odpowiada za wyjęcie gotowego detalu z formy po jego wystudzeniu i zestaleniu. Zwykle składa się z kołków wypychających, które wypychają część z formy po otwarciu formy.
Regularne czyszczenie
Regularnie czyść maszynę, aby usunąć kurz, gruz i inne zanieczyszczenia, które mogą mieć wpływ na jej działanie. Należy zwrócić szczególną uwagę na cylinder wtryskowy, śruby i inne ruchome części, ponieważ z biegiem czasu mogą się one zużyć, jeśli nie są odpowiednio smarowane i czyszczone.
Smarowanie
Regularnie smaruj ruchome części maszyny, aby zmniejszyć tarcie i zapobiec nadmiernemu zużyciu. Postępuj zgodnie z zaleceniami producenta dotyczącymi rodzaju i ilości stosowanego smaru.
Sprawdź i wymień elementy zużywające się
Regularnie sprawdzaj maszynę pod kątem oznak zużycia, takich jak pęknięcia, wycieki i zużyte uszczelki. Niezwłocznie wymień wszelkie zużyte elementy, aby zapobiec dalszym uszkodzeniom i zapewnić płynne działanie maszyny.
Kalibrowanie
Regularnie kalibruj urządzenie, aby upewnić się, że działa z prawidłowymi ustawieniami. Jest to szczególnie ważne w przypadku maszyn pracujących w sposób ciągły, ponieważ z czasem mogą one dryfować i wymagać regulacji w celu utrzymania dokładności.
Kontrole konserwacyjne
Wykonuj rutynowe kontrole konserwacyjne, aby zidentyfikować potencjalne problemy, zanim staną się poważnymi problemami. Sprawdź kontrolę temperatury, układ hydrauliczny, podzespoły elektryczne i inne krytyczne podzespoły maszyny.
Szkolenie
Przeszkol operatorów i personel konserwacyjny w zakresie prawidłowej obsługi i konserwacji maszyny. Właściwe szkolenie może pomóc w zapobieganiu wypadkom i uszkodzeniom oraz zapewnić maksymalną wydajność maszyny.
Dokumentacja
Prowadź dokładne zapisy czynności konserwacyjnych, w tym datę, rodzaj przeprowadzonej konserwacji, wymienione części i wszelkie zidentyfikowane problemy. Dokumentacja ta może pomóc w identyfikacji trendów i potencjalnych problemów oraz pomóc w planowaniu przyszłych działań konserwacyjnych.
Zidentyfikuj swoje potrzeby
Pierwszym krokiem przy wyborze wtryskarki jest określenie wymagań produkcyjnych. Weź pod uwagę takie czynniki, jak rozmiar i złożoność części, które musisz wyprodukować, wielkość produkcji i pożądane tempo produkcji.
Typ maszyny
Istnieją dwa główne typy wtryskarek: hydrauliczne i elektryczne. Maszyny hydrauliczne są na ogół tańsze i oferują dużą moc i prędkość, podczas gdy maszyny elektryczne oferują większą precyzję i krótsze czasy cykli, ale są droższe. Rozważ swoje wymagania produkcyjne i budżet, aby określić najlepszy typ maszyny dla swoich potrzeb.
Siła zaciskania
Siła zwarcia maszyny jest ważnym czynnikiem, który należy wziąć pod uwagę, ponieważ określa rozmiar i wagę formy, którą można zastosować. Upewnij się, że siła zwarcia maszyny jest wystarczająca do obsługi formy i wyprodukowania wymaganych części.
Jednostka wtryskowa
Jednostka wtryskowa odpowiada za roztopienie i wtryskiwanie materiału do formy. Weź pod uwagę materiał, którego będziesz używać i wybierz jednostkę wtryskową, która skutecznie sobie z nim poradzi. Należy także zwrócić uwagę na wydajność wtrysku, która określa ilość materiału jaką można wtrysnąć do formy w jednym cyklu.
Rozmiar i układ maszyny
Rozmiar i układ maszyny mogą mieć wpływ na przestrzeń produkcyjną i przepływ pracy. Zmierz dostępną przestrzeń w swoim obiekcie i wybierz maszynę, która będzie wygodna i pozwoli na wydajną pracę.
Automatyzacja
Weź pod uwagę poziom automatyzacji wymagany w procesie produkcyjnym. Niektóre maszyny oferują w pełni zautomatyzowaną pracę, co może zwiększyć produktywność i obniżyć koszty pracy. Większa automatyzacja oznacza jednak także wyższy początkowy koszt inwestycji.
Marka i obsługa
Wybierz renomowaną markę z udokumentowaną historią jakości i niezawodności. Weź także pod uwagę poziom usług i wsparcia zapewnianego przez producenta, w tym usług konserwacji i napraw.
Koszt
Na koniec należy wziąć pod uwagę koszt maszyny, biorąc pod uwagę nie tylko początkową cenę zakupu, ale także koszty eksploatacji, konserwacji i napraw. Oceń całkowity koszt posiadania i ustal, czy inwestycja jest uzasadniona w oparciu o wymagania produkcyjne i budżet.
Jak działa formowanie wtryskowe
Formowanie wtryskowe jest szeroko stosowanym procesem produkcyjnym do wytwarzania części w dużych ilościach. Idealnie nadaje się do produkcji skomplikowanych części z drobnymi szczegółami, które wymagają wysokich tolerancji. Oto szczegółowe wyjaśnienie działania formowania wtryskowego:
Przygotowanie materiału:Pierwszym krokiem w formowaniu wtryskowym jest przygotowanie materiału do formowania. Materiał, zazwyczaj tworzywo sztuczne, jest podawany do leja zasypowego, a następnie do jednostki wtryskowej maszyny, gdzie jest podgrzewany aż do stanu stopionego.
Zastrzyk:Stopiony materiał jest następnie wtryskiwany do wnęki formy poprzez dyszę umieszczoną na końcu jednostki wtryskowej. Wnęka formy składa się z dwóch połówek formy, zwanych rdzeniem i wnęką, które łączą się pod ciśnieniem, tworząc kształt produkowanej części.
Chłodzenie:Po wtryśnięciu stopionego materiału do gniazda formy zaczyna on stygnąć i twardnieć. Zwykle osiąga się to poprzez cyrkulację płynu chłodzącego przez kanały w formie. Gdy materiał się ochładza, przyjmuje kształt wnęki formy i zestala się, tworząc pożądaną część.
Wyrzucanie:Gdy materiał całkowicie ostygnie i stwardnieje, połówki formy oddzielają się, a gotowa część jest wyrzucana z formy za pomocą kołków wypychających znajdujących się w formie.
Powtórz proces:Następnie cały proces jest powtarzany, a do gniazda formy wtryskiwany jest nowy stopiony materiał w celu utworzenia kolejnej części. Częstotliwość powtórzeń uzależniona jest od wymagań produkcyjnych oraz prędkości wtryskarki.
Formowanie wtryskowe polega na podgrzewaniu i wtryskiwaniu stopionego materiału do wnęki formy pod ciśnieniem, dzięki czemu materiał przyjmuje kształt formy i tworzy gotową część. Proces jest wysoce wydajny i umożliwia wytworzenie tysięcy identycznych części w krótkim czasie, co czyni go idealnym do masowej produkcji części o skomplikowanych kształtach i wysokich tolerancjach.
Wykończenie powierzchni formowania wtryskowego można poprawić różnymi metodami. Jednym ze sposobów jest optymalizacja projektu formy, która obejmuje odpowiednie wlewy i odpowietrzanie, aby ograniczyć występowanie pustych przestrzeni i innych defektów, które mogą negatywnie wpływać na wykończenie powierzchni. Innym podejściem jest nałożenie środka antyadhezyjnego na powierzchnię formy, aby zapobiec przywieraniu wypraski i uzyskać gładsze wykończenie powierzchni. Wybór materiału również odgrywa kluczową rolę w poprawie wykończenia powierzchni; wybór materiału wyższej jakości o lepszych właściwościach wykończenia powierzchni może poprawić wygląd wypraski. Ponadto istotne jest kontrolowanie szybkości chłodzenia; zbyt duża szybkość chłodzenia może powodować wypaczenia i inne defekty, prowadząc do mniej pożądanego wykończenia powierzchni. Wreszcie, techniki obróbki końcowej, takie jak obróbka skrawaniem, szlifowanie lub polerowanie uformowanej części po jej wyjęciu z formy, mogą zmniejszyć chropowatość powierzchni i poprawić ogólną estetykę produktu. Wdrażając niektóre lub wszystkie z tych technik, można znacznie poprawić wykończenie powierzchni części formowanej wtryskowo, co skutkuje wyższą jakością produktu końcowego.

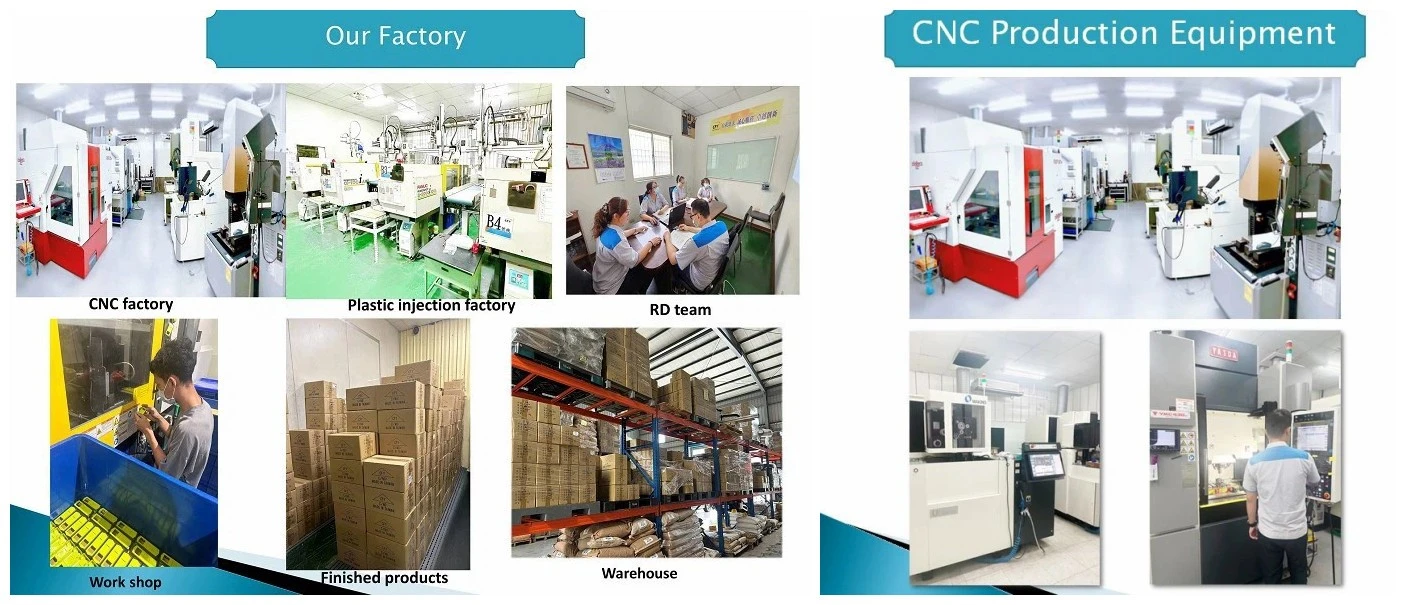

CFY specjalizuje się we wtrysku tworzyw sztucznych, toczeniu CNC, frezowaniu CNC, szlifowaniu CNC i z powodzeniem współpracuje z firmami w tej dziedzinie. Mamy ponad 14 lat doświadczenia w tej dziedzinie. Specjalizujemy się w produkcji różnego rodzaju podzespołów mających szerokie zastosowanie w lotnictwie, narzędziach ręcznych, elektronice, sprzęcie elektrycznym, motoryzacji, maszynach, materiałach budowlanych, optyce, gadżetach elektronicznych, kosmetykach i artykułach gospodarstwa domowego.
